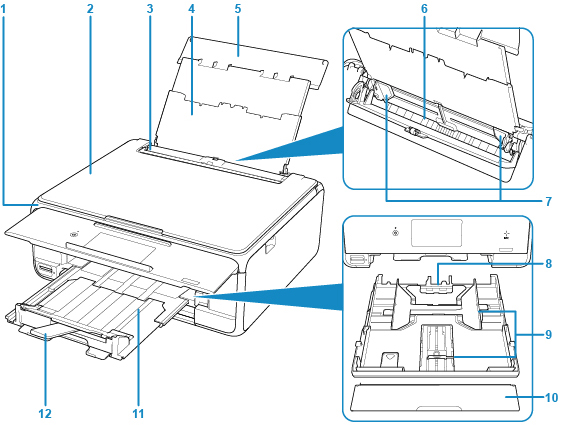

ภาพด้านหน้า

(1) แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม

(2) ฝาครอบเอกสาร

เปิดเพื่อวางต้นฉบับไว้บนกระจกแท่นวาง

(3) ฝาครอบช่องป้อนกระดาษ

ป้องกันสิ่งใดๆ ตกลงไปในช่องป้อนกระดาษ

เปิดเพื่อเลื่อนแถบกำหนดแนวกระดาษ และปิดก่อนการพิมพ์

(4) ฐานรองกระดาษ

ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

(5) ฝาครอบเทรย์ด้านหลัง

เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

(6) เทรย์ด้านหลัง

ป้อนกระดาษที่นี่ สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

(7) แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

(8) กลักกระดาษ

ป้อนกระดาษธรรมดาขนาด A4, B5, A5 หรือ Letter ไว้ในกลักกระดาษ และเสียบเข้าในเครื่องพิมพ์

(9) แถบกำหนดแนวกระดาษ

ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ

(10) ฝาครอบกลักกระดาษ

ถอดเพื่อป้อนกระดาษลงในกลักกระดาษ

(11) เทรย์ออกกระดาษ

ออกมาโดยอัตโนมัติเมื่อเครื่องพิมพ์เริ่มต้นการพิมพ์ กระดาษที่พิมพ์ถูกจ่ายออกมา

(12) สิ่งค้ำออกกระดาษ

ขยายเพื่อรองรับกระดาษที่ออกมา

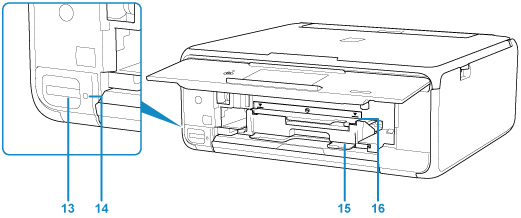

(13) ช่องการ์ด

เสียบการ์ดหน่วยความจำ

(14) สัญญาณไฟ เข้าถึง(Access)

ไฟจะติดสว่างหรือกะพริบเพื่อระบุสถานะการ์ดหน่วยความจำ

(15) ที่เก็บดิสก์เทรย์

ดิสก์เทรย์ที่จัดมาให้พร้อมกับเครื่องพิมพ์สามารถเก็บไว้ที่นี่

(16) แถบกำหนดแนวดิสก์เทรย์

การติดตั้งดิสก์เทรย์
